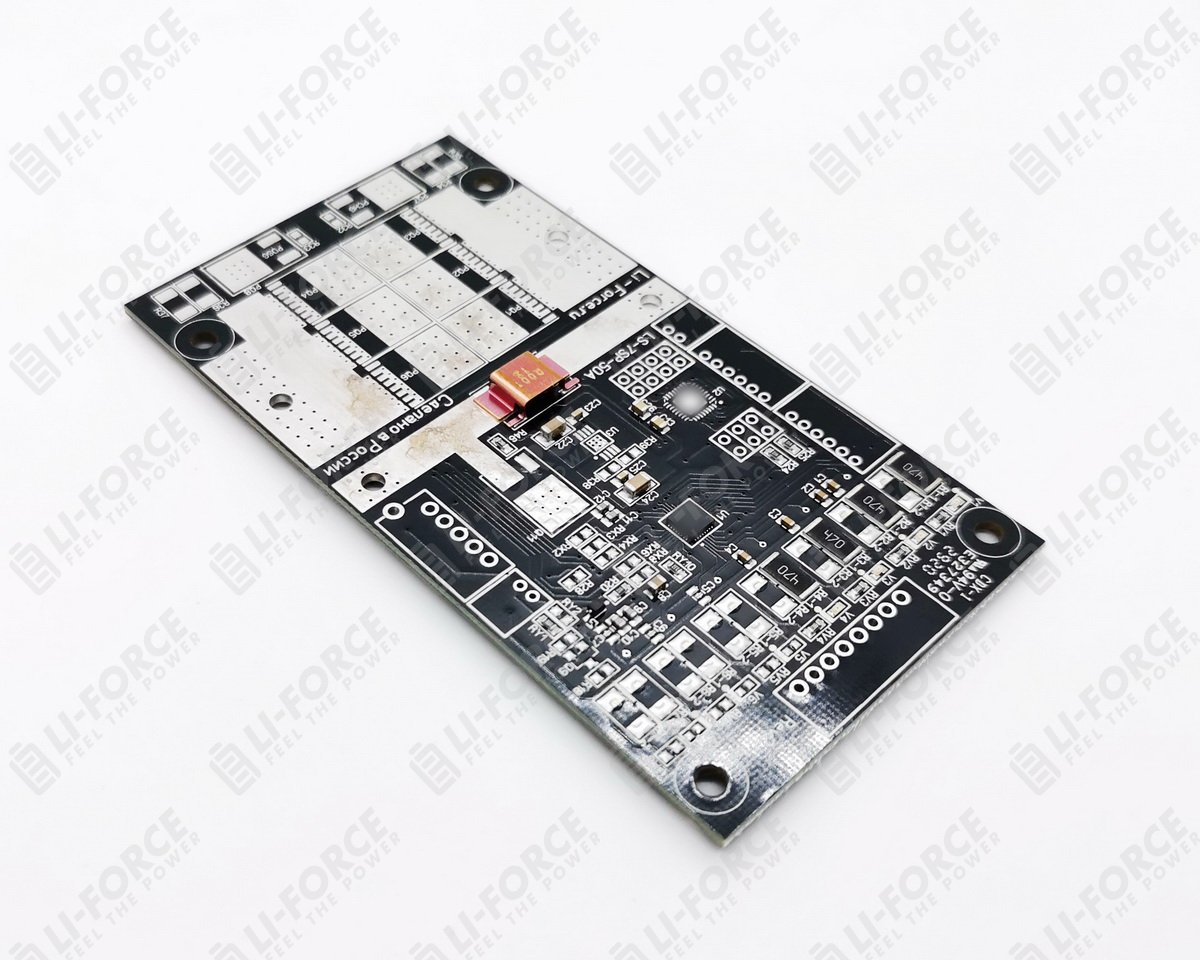

Плата Smart BMS/СКУ LF-BMS-C2 (2s-4s, I2C, HeatCont, LDO, Led)

Артикул: 5820
Гарантия
уточните

BMS C2 была разработана для мобильных АКБ

Область применения достаточно обширна. Аккумуляторные батареи на основе этой БМС можно использовать в системах , где необходимо точно знать уровень заряда батареи и ее состояние с возможностью прогнозирования времени работы устройства от батареи.

Батарею с этой БМС можно использовать для Робота, для роботизированной тележки, для беспилотника, для подводного буксировщика, для садовой техники, для металлоискателя , для мобильных устройств.

отличительной особенностью этой БМС является возможность Балансировки батареи в состоянии покоя, то есть батарея балансируется не только в конце заряда, как это делают другие БМС, а даже в процессе работы и в режиме хранения, уникальный алгоритм позволяет отбалансировать батарею так, что после ее полного заряда все ячейки аккумуляторной батареи приходят к зарядному порогу напряжения одновременно!

SMBUS шина позволяет считывать данные с БМС в процессе эксплуатации. Это позволяет потребителю заранее отправлять устройство на зарядку или сигнализировать о критических состояниях батареи по емкости, заряду, температуре, разбалансу, износу и другим показателям.


Современные ключи и сверхточный шунт позволяют получить от батареи до 100А долговременного тока,  пиковое значение тока может достигать 150А.

Ключи BMS расположены в плюсовой цепи, поэтому БМС всегда находится на связи.

К LF-BMS-С2 можно подключить два вида индикации одновременно:

1) LED индикатор (5  светодиодов) позволяет с минимальным потреблением батареи определить уровень заряда с шагом 10% по нажатию мембранной кнопки

2) многофункциональный дисплей с различным набором отображаемых текущих и исторических данных


Процессор BMS вычисляет израсходованное количество энергии при разряде и накапливаемую энергию при заряде. Таким образом, появляется возможность считывать информацию об остаточном количестве энергии в процентах или в Амперчасах.

К этой БМС можно подключить дисплей, который отображает много полезной информации :

- процент заряда батареи SOC (рассчитывается на основе уровня заряда в амперчасах)

- текущее напряжение батареи

- температуру батареи

- температуру силовой части

- потребляемый ток при разряде (со знаком минус)

- ток заряда АКБ ( со знаком плюс)

- время до конца разряда (вычисляемое на основе среднего тока нагрузки)

- время до конца заряда

- количество полных циклов батареи ("пробег")  - Cycle

- здоровье батареи SOH в процентах от начальной емкости

- начальная емкость батареи DES

- полная емкость новой батареи с учетом износа

- остаток заряда батареи в амперчасах - REM

- полная емкость батареи с учетом износа в амперчасах - FCC

- напряжение каждой ячейки аккумулятора в милливольтах


Особенности BMS:

- умное (адаптивное) определение типа нагрузки (остаточная емкость в текущем сеансе определяется с учетом температуры батареи, с учетом ее износа и с учетом максимальных бросков по току)

- потребление в режиме хранения 5 мкА

- потребление в режиме работы 0,5 мА

- потребление в режиме отображения информации 3-50 мА

- функция "черный ящик" - сохраняет множество исторической информации (максимальный ток заряда/разряда, максимальную и минимальную температуру эксплуатации, макс. и мин. напряжение каждой ячейки, и многое другое)

Защиты :

- установка любых рабочих порогов по напряжению элементов батареи в мВ

- установка любого порога балансировки, включая уровень напряжения, минимальный уровень заряда в процентах и др.

- возможность ограничить максимальный продолжительный ток нагрузки для защиты батареи

- защита от перегрузки по току с заданным временем в секундах

- защита от скачков тока или короткого замыкания (время в мкс, ток в Амперах)

- защита от заряда при низких температурах

- защита от превышения тока заряда

- возможность блокировки батареи при различных опасных условиях ,( токи , напряжения, температуры. и пр)

Правильная установка защитных параметров позволяет изготовить надежную безопасную аккумуляторную батарею

Для изготовления батареи с подобными возможностями  обращайтесь к менеджеру. При желании батарея может быть оборудована дополнительными интерфейсами для чтения данных UART, I2C, SMBUS, CAN Батарея может быть укомплектована дисплеями разных диагоналей, с различным размещением, в том числе и в корпусе самой батареи.

Внимание !!! BMS продается только в составе батареи ! Это связано с трудоемким программированием контроллера под каждую батарею отдельно.

Общие сведения
Страна происхожденияРоссия
МодельLF-BMS-С2
Основные характеристики
КонфигурацияLi-Ion, LiFePO4, LiTiO, 2S, 3S, 4S
Ток заряда долговременный60 А
Ток заряда максимальный (60 сек)60 А
Ток заряда пиковый (3 сек)60 А
Ток разряда долговременный100 А
Ток разряда максимальный (60 сек)150 А
Ток разряда пиковый (3 сек)60 А
Ток балансировкиLi-Ion/LiFePO4/LiTiO - 90мА/75мА/60мА. Опционально: 50-200мА мА на канал
Функциизащита от перезаряда, защита от переразряда, защита от перегрузки по току, защита от КЗ, защита от перегрева, балансировка, cимметричная (один провод на заряд-разряд)
Физические характеристики
Вес50 гр
Габариты (Д*Ш*В)105*56*10 мм
