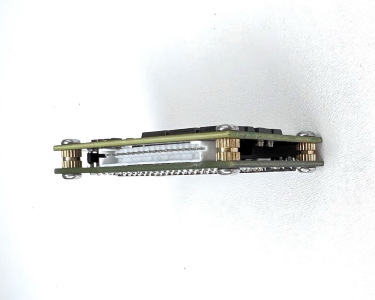

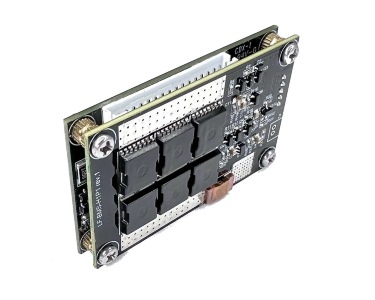

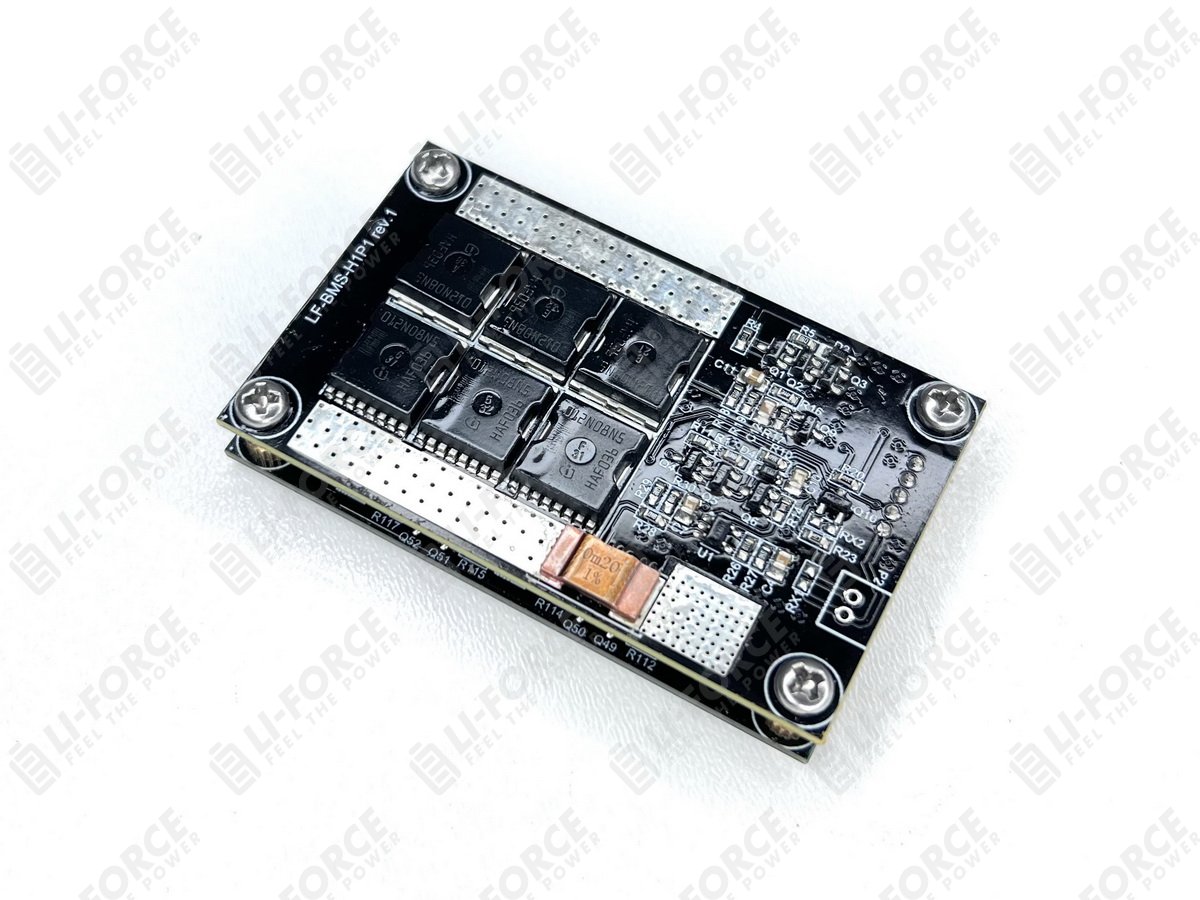

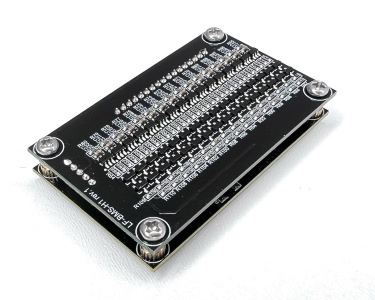

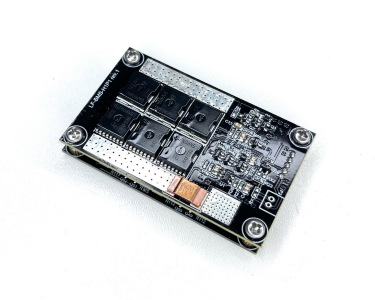

Плата BMS/СКУ LF-BMS-H1 (3s-16s, 20A-100A термозащита, кнопка включения)
Плата защиты и балансировки Li-ion и Li-pol и LiFePO4 аккумуляторных батарей была разработана специалистами Li-Force .
БМС позволяет обслуживать различные батареи от 3 до 16 последовательных элемента. BMS имеет защиту от перезаряда, чрезмерной разрядки, а также функцию балансировки на конечном этапе заряда.
Уникальной особенностью данной платы является защита от перегрева платы и самой батареи отдельно, а также возможность подключения кнопки для слаботочного включения и отключения батареи.
В данной плате использованы современные ключи с минимальным сопротивлением в используемом габарите не имеет аналогов.
Для вариантов 3s, 4s, 5s, 6s, 7s сопротивление БМС составляет всего 0.27 мОм !!! Тепловыделение при таких параметрах сводится к минимуму и позволяет использовать БМС на максимальных токах ! Выделение тепла при токе 50А составляет всего 0.7Вт !!! , а при токе 100А составляет 2.7Вт.
- Количество каналов: от 3 до 16
- Верхний контролируемый порог: опционально
- Нижний контролируемый порог: опционально
- Максимальный ток Заряда / Разряда с радиатором : 60 А / 100А
- Максимальный ток Заряда / Разряда без радиатора : 40А / 60А
- Наличие балансировки: есть
- Тип BMS:симметричная
- Защита от перезаряда : есть
- Защита от переразряда : есть
- Защита от превышения тока : есть
- Защита от короткого замыкания : есть (обязательное использование дополнительного предохранителя)
- Защита от перегрева батареи : есть
- Защита от перегрева БМС : есть

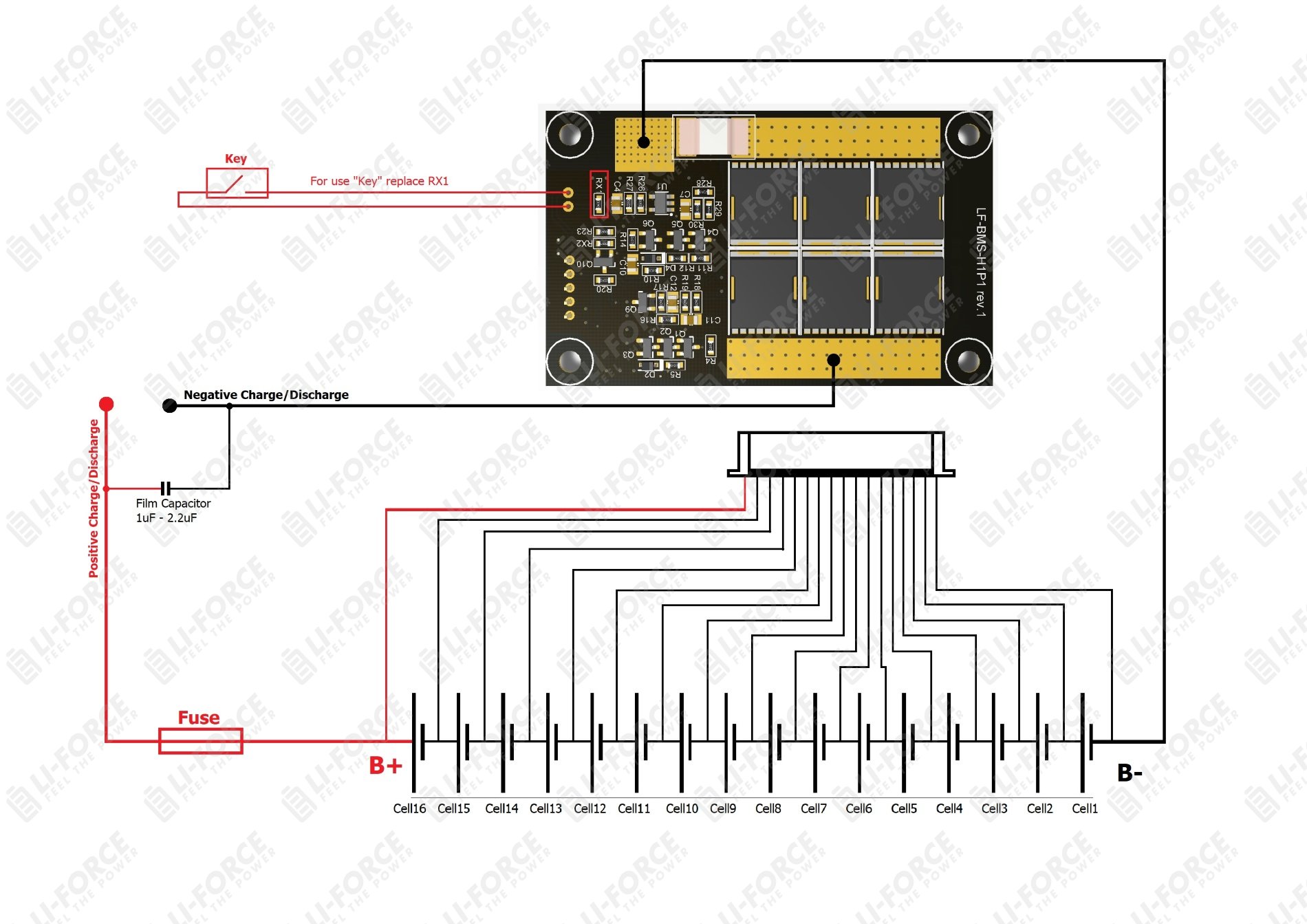

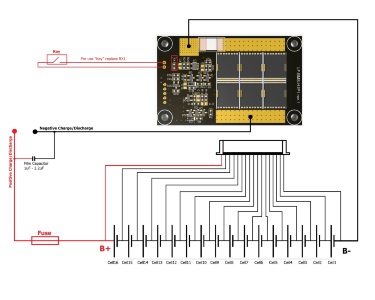

- Кнопка слаботочного включения : есть
Общие сведения | ||
Страна происхождения | Россия | |
Модель | LF-BMS-H1P1 | |
Основные характеристики | ||
Конфигурация | Li-Ion, LiFePO4, LiTiO, 3S, 4S, 5S, 6S, 7S, 8S, 9S, 10S, 11S, 12S, 13S, 14S, 15S, 16S | |
Ток заряда долговременный | 40 А | |
Ток заряда максимальный (60 сек) | 60 А | |
Ток заряда пиковый (3 сек) | 40 А | |
Ток разряда долговременный | 60 А | |
Ток разряда максимальный (60 сек) | 100 А | |
Ток разряда пиковый (3 сек) | 50 А | |
Ток балансировки | Li-Ion/LiFePO4 - 90мА/75мА/60мА. Опционально: 50-200мА мА на канал | |
Функции | защита от перезаряда, защита от переразряда, защита от перегрузки по току, защита от КЗ, защита от перегрева, балансировка, cимметричная (один провод на заряд-разряд) | |
Физические характеристики | ||
Вес | 35 гр | |
Габариты (Д*Ш*В) | 66*40*12 мм | |
