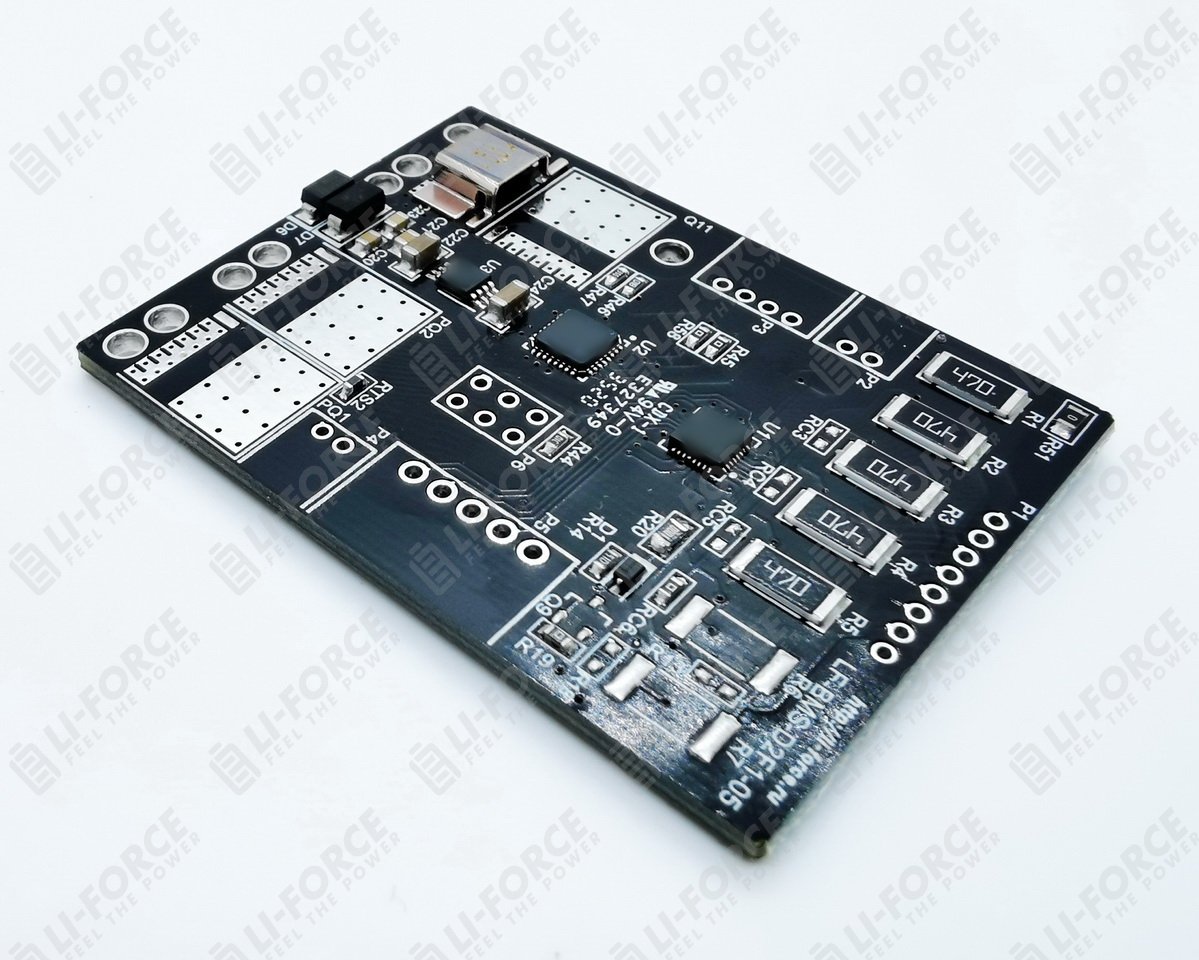

Плата Smart BMS/СКУ LF-BMS-D2 mini (3s-6s, MCU, SMBUS, HeatCont, LDO, LED)

BMS D2 mini была разработана для беспилотных летательных аппаратов, на борту предусмотрен процессор для выполнения различных функций, одна из самых популярных , это подогрев батареи, и передача информации о состоянии заряда по последовательной шине SMBUS.

Область применения достаточно обширна. Аккумуляторные батареи на основе этой БМС можно использовать в системах , где необходимо точно знать уровень заряда батареи и ее состояние с возможностью прогнозирования времени работы устройства от батареи.

Батарею с этой БМС можно использовать для Робота, для роботизированной тележки, для беспилотника, для подводного буксировщика, для садовой техники, для металлоискателя , для мобильных устройств и множество других современных устройств.

отличительной особенностью этой БМС является возможность Балансировки батареи в состоянии покоя, то есть батарея балансируется не только в конце заряда, как это делают другие БМС, а даже в процессе работы и в режиме хранения, уникальный алгоритм позволяет отбалансировать батарею так, что после ее полного заряда все ячейки аккумуляторной батареи приходят к зарядному порогу напряжения одновременно!

SMBUS шина позволяет считывать данные с BMS в процессе эксплуатации. Это позволяет потребителю заранее отправлять устройство на зарядку или сигнализировать о критических состояниях батареи по емкости, заряду, температуре, разбалансу, износу и другим показателям.

Современные ключи и сверхточный шунт позволяют получить от батареи до 25А долговременного тока без дополнительного охлаждения,  пиковое значение тока может достигать 40-50А.

Подогрев может быть реализован по двум сценариями:

1) при обнаружении любого тока нагрузки процессор проверяет температуру батареи, и если она ниже целевой, включается подогрев до тех пор, пока не будет достигнута необходимая температура для старта устройства. На практике для запуска подогрева достаточно включить слаботочную часть устройства и подождать несколько минут.

2) при обнаружении подключенного зарядного устройства процессор включает нагрев до заданной температуры, этот вариант обычно используется для нагрева батареи перед зарядом.

К D2 mini  можно подключить два вида индикации одновременно

1) LED индикатор (5  светодиодов) позволяет с минимальным потреблением батареи определить уровень заряда с шагом 10% по нажатию мембранной кнопки

2) многофункциональный дисплей с различным набором отображаемых текущих и исторических данных

Процессор BMS вычисляет израсходованное количество энергии при разряде и накапливаемую энергию при заряде. Таким образом, появляется возможность считывать информацию об остаточном количестве энергии в процентах или в Амперчасах.

К этой BMS можно подключить дисплей, который отображает много полезной информации :

- процент заряда батареи SOC (рассчитывается на основе уровня заряда в амперчасах)

- текущее напряжение батареи

- температуру батареи

- температуру силовой части

- потребляемый ток при разряде (со знаком минус)

- ток заряда при заряде АКБ ( со знаком плюс)

- время до конца разряда (вычисляемое на основе среднего тока нагрузки)

- время до конца заряда

- количество полных циклов батареи ("пробег")  - Cycle

- здоровье батареи SOH в процентах от начальной емкости

- начальная емкость батареи DES

- полная емкость новой батареи с учетом износа

- остаток заряда батареи в амперчасах - REM

- полная емкость батареи с учетом износа в амперчасах - FCC

- напряжение каждой ячейки аккумулятора в милливольтах

Особенности BMS:

- умная балансировка, а также возможность балансировки батареи в покое после заряда или в процессе работы, на усмотрение контроллера

- умное (адаптивное) определение типа нагрузки (остаточная емкость в текущем сеансе определяется с учетом температуры батареи, с учетом ее износа и с учетом максимальных бросков по току)

- потребление в режиме хранения 5 мкА

- потребление в режиме работы 0,5 мА

- потребление в режиме отображения информации 3-50 мА

- функция "черный ящик" - сохраняет множество исторической информации (максимальный ток заряда/разряда, максимальную и минимальную температуру эксплуатации, макс. и мин. напряжение каждой ячейки, и многое другое)

Защиты :

- установка любых рабочих порогов по напряжению элементов батареи в мВ

- установка любого порога балансировки, включая уровень напряжения, минимальный уровень заряда в процентах и др.

- возможность ограничить максимальный продолжительный ток нагрузки для защиты батареи

- защита от перегрузки по току с заданным временем в секундах

- защита от скачков тока или короткого замыкания (время в мкс, ток в Амперах)

- защита от заряда при низких температурах

- защита от превышения тока заряда

- возможность блокировки батареи при различных опасных условиях ,( токи , напряжения, температуры. и пр)

Правильная установка защитных параметров позволяет изготовить надежную безопасную аккумуляторную батарею

Для изготовления батареи с подобными возможностями  обращайтесь к менеджеру. При желании батарея может быть оборудована дополнительными интерфейсами для чтения данных UART, I2C, SMBUS, RS-485, CAN Батарея может быть укомплектована дисплеями разных диагоналей, с различным размещением, в том числе и в корпусе самой батареи.

Внимание !!! BMS продается только в составе батареи ! Это связано с трудоемким программированием контроллера под каждую батарею отдельно.
